Cuffia Per Dewalt 1150

[massimo78]

ciao a tutti, non è che per caso qualcuno si ritrova la cuffia per questa pialla??? lo so che è una richiesta un pò strana, d'altra parte però chi mi ha venduto la macchina non me l'ha spedita......!!!!!!!

[aceofblade]

La pialla fs giusto? per l'uso filo o a spessore? Forse da qualche parte ho quella per l'uso a filo, quela che ripara la lama, se la trovo te la posso dare, non garantisco niente per le tempistiche dato che potrei averla nell'altra casa e magari per una o due settimane non ci passo.


Ciao

Dan

[massimo78]

ciao dan, si è la pialla filo spessore..... non so però, se la mia richiesta è stata chiara.... io cerco questa se ce l'hai aspettare non sarà un problema!!!!!!

[aceofblade]

No, mi spiace, ho quella da metter sopra.

Un rivenditore dw te la procura...oppure te la puoi fare


Ciao

Dan

[ser gio]

ciao dan, si è la pialla filo spessore..... non so però, se la mia richiesta è stata chiara.... io cerco questa

Ho cercato qui

http://toolsandpartsdirect.co.uk/Planer-Thicknessers/DeWalt-DW1161-Type-1-Planer-Thicknesser-Spare-Parts__p-198-3822.aspx

Purtroppo pare che la parte "48" che cerchi non sia più disponibile.

Mi pare di ricordare che qualcuno se l'era fatta!

[ser gio]

Ho trovato questo:

http://www.partshopdirect.co.uk/dewalt-spares-and-parts/dewalt-planer-thicknessers-spares-and-parts-c245/dewalt-dw733s-type-1-planer-thicknesser-spare-parts-s4243/

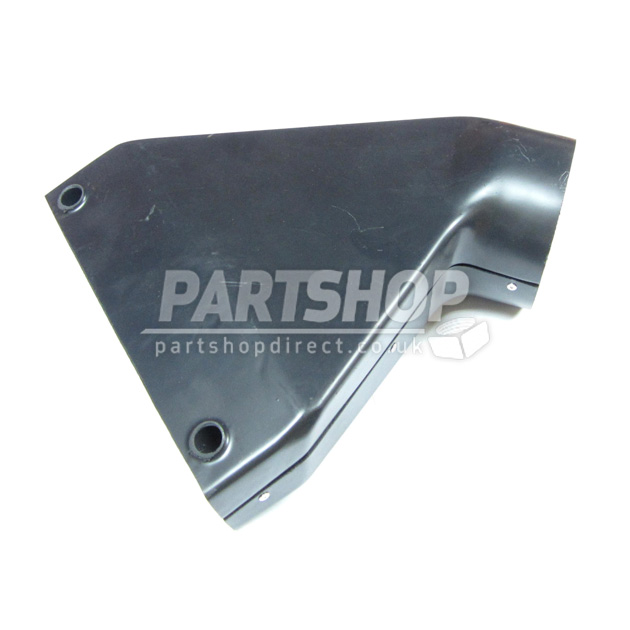

http://www.partshopdirect.co.uk/dewalt-adaptor-p863664-01/


Sarebbe per la dw733s molto probabilmente è identico!

Ciao
Sergio

[baf]

Se possibile riapro questa discussione chiedendo, se qualcuno è in possesso dell'accessorio, come si monta e soprattutto se viene utilizzato sia in modalità spessore che filo.

[Christian]

Nella modalità a filo, alzi il pianetto fino a circa l'altezza del lato minore del rettangolo. sul lato inferiore del piano, ci sono due prtuberanza che si incastrano nei due fori che ci sono sulla bocchetta. Blocchi il tutto regolando l'altezza del piano spessore.
Per la piallatura a spessore, ribalti i due semipiani e poi il convogliatore in metallo. Fissi le due asole della bocchetta in plastica con le due viti presenti su quella di metallo.

[baf]

Grazie Christian,
il mio problema è che dovendola costruire conosco l'accessorio solo attraverso questa foto e non ho idea di come sia fatto il lato opposto. Intuisco che i due fori siano quelli nei quali devono essere inseriti i due bulloncini per fissarla al convogliatore di metallo. Saresti così cortese di fornirmi alcune immagini della cuffia in tuo possesso? Così riuscirei a individuare le protuberanze; la è bocchetta in plastica? dalla foto sembrerebbe essere di metallo. Altro aspetto, le dimensioni. Il bocchettone dovrebbe essere diametro 8, ma la parte che va a contatto con il convogliatore di metallo dovrebbe essere circa di 6 cm; confermi? Quelli che sembrano dei ribattini hanno anche altre funzioni?

[Christian]

Avevo capito che il convogliatore tu l'avessi già, mi sembrava strano che chiedessi come si usasse .

Come lo vedi in foto è nella posizione per la piallatura a filo, ed i due fori che vedi, sono quellu te ti permettono di incastrarlo sotto il piano di uscita.

Sul lato non a vista, ci sono due asole (circa in corrispondenza dei fori che vedi) dove vanno infilate le viti del convogliatore metallico ribaltabile. Quest'ultimo serve solo per la piallatura a spessore. A spessore il convogliatore della foto va montato sottosopra.

Il materiale è astico rigido, tipo abs, ed i rivetti che vedi servono per tenere insieme le due semivalve che lo compongono.

Ora non ce l'ho a portata di mano, ma credo la bocca sia da 100 o 120mm

[baf]

Come lo vedi in foto è nella posizione per la piallatura a filo, ed i due fori che vedi, sono quellu te ti permettono di incastrarlo sotto il piano di uscita.

Incastrarlo semplicemente, o la cuffia viene avvitata al convogliatore metallico rovesciato?

Sul lato non a vista, ci sono due asole (circa in corrispondenza dei fori che vedi) dove vanno infilate le viti del convogliatore metallico ribaltabile. Quest'ultimo serve solo per la piallatura a spessore. A spessore il convogliatore della foto va montato sottosopra.

Se ci sono due asole significa che il bordo della parte nascosta è rientrante rispetto a quello superiore?



Probabilmente dovrebbe venir rovesciato per permettere ai trucioli di essere raccolti.

[Christian]

Come lo vedi in foto è nella posizione per la piallatura a filo, ed i due fori che vedi, sono quellu te ti permettono di incastrarlo sotto il piano di uscita.

Incastrarlo semplicemente, o la cuffia viene avvitata al convogliatore?

Solo incastrato, il convogliatore metallico, nella piallatura a filo non si usa.

Scendo e ti faccio un paio di foto

[baf]

Grazie Christian, molto gentile.

[Christian]

Eccomi:

Intanto un paio di foto del collettore:





La bocca rettangolare misura 25,5 x 5,5 cm; mentre il diametro esterno del condotto circolare è circa 11,7 .
Per raccordare questo all'aspiratore, io uso un raccordo di maggiorazione da 100 a 125 mm, montato al contrario, con uno spezzone di tubo da 100.
La parte da 125 calza perfettamente sul convogliatore, il tubo bianco da 100 lo infilo nel corrugato dell'aspiratore. Chiaramente dovendolo realizzare ex novo tu puoi farlo come meglio credi.




I due fori presenti sul collettore in plastica, nella modalità piallatura a filo, si agganciano nelle teste di queste due viti presenti sotto il piano di uscita.


qui con il piano in posizione standard.


e qui con il piano ribaltato.
Poi il collettore è tenuto in posizione semplicemente sollevando il piano della spessore.


Nella modalità spessore, le due asole di cui ti dicevo servono ad accogliere le viti sul convogliatore metallico:



Nella foto non l'ho inserito completamente proprio per far vedere come è fissato.

Forse dalle foto non è chiaro, ma un lato del convogliatore è piatto, ovvero la bocchetta rotonda non è centrata con quella rettangolare.
E' più difficile da scrivere che da capire ma nella prima foto il collettore tocca completamente sul legno, mentre l'altro lato è rastremato.
Forse lo capisci meglio pensando al fatto che, per come è montato a spessore, se sporgesse in basso il pezzo piallato, in uscita, andrebbe a sbattere sul collettore.

Nel caso chiedi.

Chao, Ch

[baf]

Christian ti ringrazio moltissimo per le foto e le spiegazioni esaustive che mi hai inviato. Mi è tutto chiaro; non avrei mai immaginato che i fori del collettore andassero a fissarsi su quei perni. A questo punto non mi rimane altro da fare che realizzarlo.
Grazie ancora per la disponibilità, buona serata
Fabrizio
