Banco Fresatrice....riuscirò Mai!?

[Alve]

Purtroppo dove sto adesso ho pochissimo spazio per muovermi...a breve farò il trasloco e la cosa sarà un pò diversa...
Avevo deciso di iniziare a fare il banco fresa per la mia CMT7E ed ho iniziato dalla struttura...prendendo spunto da un tavolo molto semplice della kreg:



L'ho realizzato in acciaio da 20/10...

Nel forum gemello avevo trovato il progettino per costruirsi il banco ed ho tentato di seguirlo...

Inizialmente avevo preso la piastra CMT ed avevo seguito il perimetro con dei listelli di abete...ho provato a tagliare un pezzo di dima con del multistrato di scarto che avevo ma...il raggio della curva veniva troppo piccolo...

Successivamente ho provato a costruire la dima con l'anello a copiare direttamente dalla piastra...

Anello a copiare:


Procedimento costruzione maschera:



Prova prima di iniziare la fresata sul piano...e quì qualcosa non mi tornava....ho tracciato le dimensioni della piastra ma comunque la fresata verrebbe al di fuori...


e infatti...ecco i risultati:





scusate per le ultime foto ma sono fatte con il cellulare...

Dov'è che sbaglio?

[faggetto]

Ciao Alve,se ho ben capito tu hai usato l'anello a copiare sul bordo della piastra,quindi è logico che la piastra ora sia più stretta del buco che hai fatto.
Se il piano come sembra dalle foto è in mdf,comunque puoi sempre recuperare.Al posto tuo farei così:
Posiziono la piastra così com'è,alzandola però dello spessore di una lastra di formica con la quale andrai a rivestire l'mdf.
Lo spazio che si è creato dalla fresatura "sbagliata",cioè in eccesso,li riempi con del materiale in modo che la piastra non si muova,ed il rivestimento andrà a coprire il tutto ed avrai un lavoro pulito.
Chiedimi ancora se hai bisogno.Ciao

[Alve]

Ciao Alve,se ho ben capito tu hai usato l'anello a copiare sul bordo della piastra,quindi è logico che la piastra ora sia più stretta del buco che hai fatto.
Se il piano come sembra dalle foto è in mdf,comunque puoi sempre recuperare.Al posto tuo farei così:
Posiziono la piastra così com'è,alzandola però dello spessore di una lastra di formica con la quale andrai a rivestire l'mdf.
Lo spazio che si è creato dalla fresatura "sbagliata",cioè in eccesso,li riempi con del materiale in modo che la piastra non si muova,ed il rivestimento andrà a coprire il tutto ed avrai un lavoro pulito.
Chiedimi ancora se hai bisogno.Ciao

Grazie faggetto....
a dire il vero ho ancora un altro piano identico a quello (teoricamente andrebbero incollati insieme...
Quello sbagliato potrei metterlo sotto senza nessun problema....

Ho capito cosa intenti ma...non riesco a capire come realizzare la sede perfetta per la piastra...

[faggetto]

Allora guarda,tu posiziona la piastra nel punto giusto del piano,poi,tenendo opportunatamente ben ferma questa,passa con un taglierino intorno alla stessa,oppure usando una penna con una punta finissima,allo scopo di avere il "calco" della forma da scavare sul piano.
Prendi bene le misure di quanto abbassare la fresa per scavare (fai una prova magari sull'altro pezzo)in modo da non andare più giù del dovuto,e poi una volta pronto fai le scanalature con la fresatrice seguendo le linee dei bordi che hai tracciato,magari tenendoti più all'interno delle stesse(a togliere si fà sempre in tempo..a mettere materiale è più difficile).Per fare questo è necessario che abbia un listello che ti faccia da guida,morsato sul piano stesso,sopra il quale poggia la base della fresatrice.Per essere sicuro di fresare lungo la linea che hai tracciato metti la fresa a candela a 0,cioè che tocca il piano,fai scorrere questa fino a che dall'inizio alla fine della linea rimanga sullo stesso punto,da vedere è più difficile che a spiegare....comunque il concetto è simile a quando si deve tracciare una linea con una riga.
http://i47.tinypic.com/2monj94.jpg
Guarda,in questa foto ho costruito questa dima con due listelli ma,nel tuo caso puoi tenere solo il listello in basso perchè anche se la fresatrice ti si muove un pò durante il lavoro,ti mangierà solo la parte interna che dovrà essere anch'essa rimossa.

[faggetto]

Scusami,dimenticavo,ovviamente devi fermarti prima di ogni angolo vista la sagomatura della tua piastra.
Le curve degli angoli dovrai farle a mano.

[Alve]

sìsì infatti per me non sono un problema le parti dritte ma gli angoli (curvi)...
tu dici di farli a mano con la fresatrice?
Se fosse così...come si fa a far venire la curva precisa?
Però non capisco gli altri che hanno seguito la guida come hanno fatto...

Mi sento stupido

[faggetto]

no Alve,ho detto di fare a mano le curve,d'altronde uno scalpello ed una sgorbia...sono 4 piccole curve non è complicato.
Io comunque non ho letto il post dove è spiegato come fare ma,per usare una fresa a copiare che ti faccia fare pure le curve,allora devi farti una dima che sia praticamente un pezzo di plexiglas o mdf molto preciso,che abbia all'interno la forma della piastra stessa,in modo che puoi passare con la fresa a copiare al suo interno.
Stai tranquillo.non è complicato,fai prima alcune prove mettendo un listello che ti fa da guida e cercando di seguire una linea disegnata.

[ser gio]

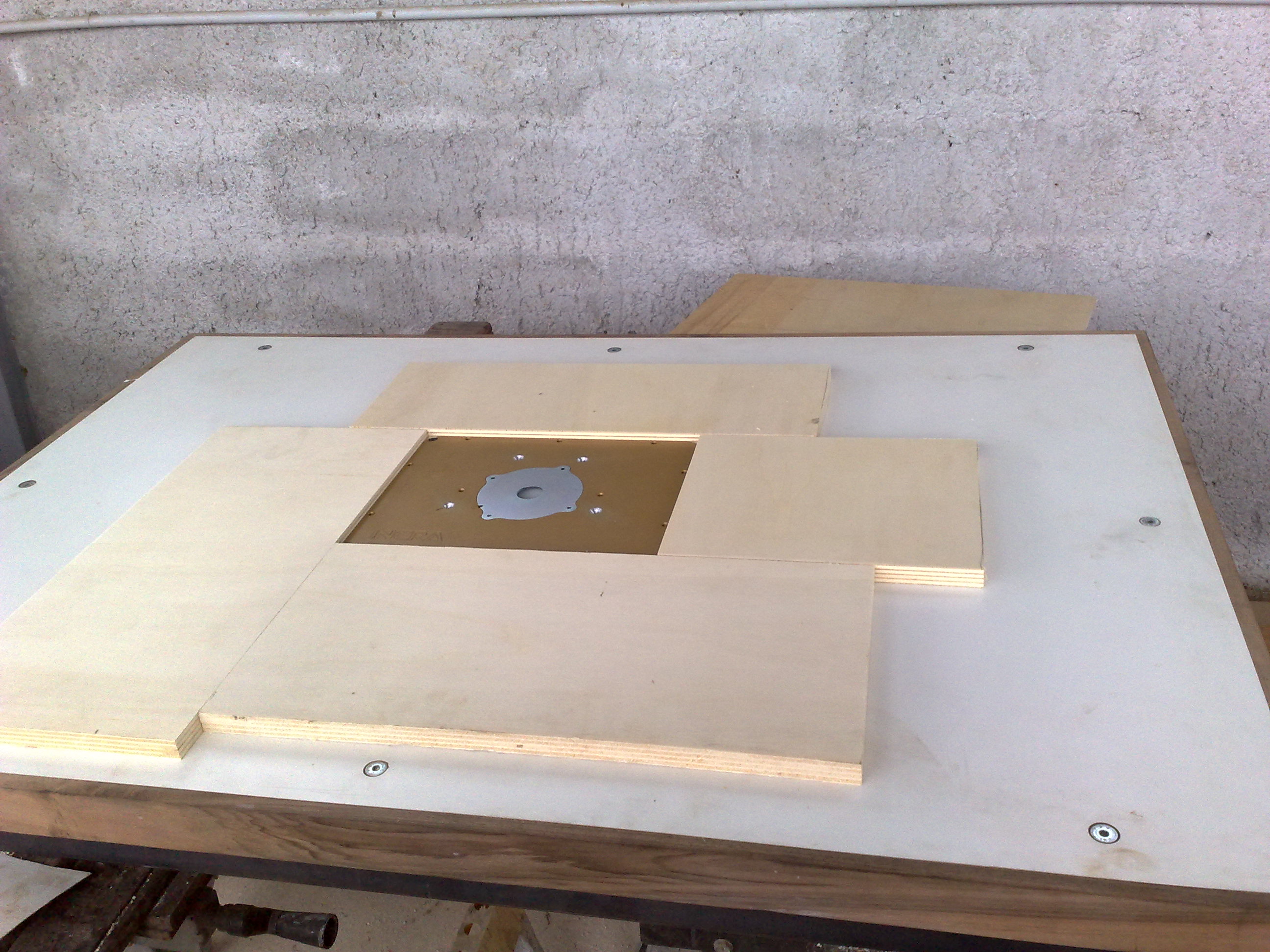

Mi pare che il modo più semplice sia posizionare 4 listelli sul piano ai bordi della piastra, poi togli la piastra e con una fresa con cuscinetto tagli lo spazio esatto occupato dalla piastra. Per fare le curve esatte come la piastra devi intividuare il raggio delle curve e usare una fresa di quella misura..





Leggiti questo post di Daniele..

http://www.arcadilegno.it/viewtopic.php?f=6&t=2631&start=0

Ciao

[Alve]

Mi pare che il modo più semplice sia posizionare 4 listelli sul piano ai bordi della piastra, poi togli la piastra e con una fresa con cuscinetto tagli lo spazio esatto occupato dalla piastra. Per fare le curve esatte come la piastra devi intividuare il raggio delle curve e usare una fresa di quella misura..





Leggiti questo post di Daniele..

http://www.arcadilegno.it/viewtopic.php?f=6&t=2631&start=0

Ciao

Proprio così avevo fatto la prima volta ma la piastra è quella dell'Industrio che ha un raggio abbastanza importante ( se non erro 19 mm)...

[ser gio]

Proprio così avevo fatto la prima volta ma la piastra è quella dell'Industrio che ha un raggio abbastanza importante ( se non erro 19 mm)...

Servirebbe una fresa da 19 con cuscinetto, oppure una dima con fresa più piccola.

http://www.cmtutensili.it/show_items.asp?pars=RB~7/8/911B~2





A parte gli spigoli, l'operazione di tagliare la sede della piastra, è molto più immediata con una fresa a rifilare con cuscinetto piuttosto che con il canotto guida, che a sempre uno scostamento dai coltelli della fresa, da tener presente.

Ciao

[AlbertoA]

Anche io ho fatto come Sergio... La mia era la incra, che ha un raggio di... penso 35 o simile, comunque, non ce l'avevo ma ho fatto i 4 fori PRIMA con una punta fostner.
Come lo farai il "gradino" su cui appoggiarla?
Ciao,
Alberto

[ser gio]

Anche io ho fatto come Sergio...


Alberto

Per forza tu hai fatto come me.. me lo avevi detto tu come fare..

[AlbertoA]

Ma la tua ha anche lo scalino sotto... se prendi quello come riferimento il foro veniva più stretto e con una fresa a scalino diventa perfetta... io il "foro" l'ho fatto con l'alternativo... ti farei vedere che robaccia!!!
Comunque Alve, come consiglio ti direi anche di fare un primo "scasso" con l'alternativo per ridurre la quantità di materiale asportato e fare lavorare la fresa da una parte sola.
Alberto
